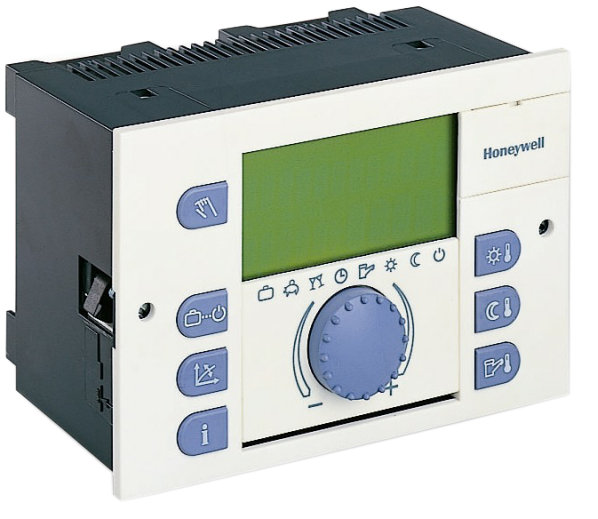

SDC Regulator pogodowy (SMILE)
|
|
| Mikroprocesorowy regulator z pogodową regulacją temperatury z wbudowanym programem aplikacyjnym. Konfiguracja systemu dzięki 15 różnym parametrom. Komunikacja w języku polskim. W zastosowaniach dla większych obiektów możliwość łączenia w system do 5 regulatorów |
| Funkcje regulacji |
sterowanie temperaturą zasilania obiegu grzewczego, ograniczenia temperatury, regulacja nadążna od temperatury zewnętrznej |
| Sposób zmiany nastawy |
z modułów pomieszczeniowych |
| Tryb działania |
bez programu czasowego, ekonomiczny, letni, ręczny, automatyczny |
| Typ czujnika |
NTC 20 kohm |
| Funkcje czasowe |
grzanie według programu użytkownika, c.w.u. według programu użytkownika |
| Działanie autonomiczne |
regulator może pracować jako niezależny lub w systemie z 4 innymi regulatorami SDC/DHC po magistrali bus |
| Klasa ochrony |
IP30 |
| Sposób montażu |
w panelu kotła, naścienny lub w szafie |
| Wymiary (WxSxG) |
96 mm | 144 mm | 75 mm |
| Maks. temperatura otoczenia |
50 oC |
| Zasilanie |
230 V;50Hz | 5,8 VA |
| Baterie |
dołączono 3VLi |
| Wyjścia |
przekaźnikowe do sterowania zaworami i pompami |
| Dodatkowy opis |
regulator dostarczany jest bez listew zaciskowych. Należy uwzględnić sposób montażu i zamówić jeden z następujących elementów:
| • |
TBS - zestaw listew zaciskowych do montażu w panelu kotła |
| • |
SWS12 - podstawa do zabudowy naściennej |
| • |
SCS12 - podstawa do zabudowy w szafie |
|
| Wyjście palnika | Obieg grzewczy | Ciepła woda użytkowa | Dodatkowe wyjście | Wejścia | Typ |
|---|
| 1 stopniowe | pompa | pompa ładująca | — | 4 | SDC3-10N |
| Opis | Typ |
|---|
| Listwa zaciskowa do zabudowy w panelu kotła | TBS |
| Podstawa do montażu naściennego | SWS-12 |
| Podstawa do montażu w szafie | SCS-12 |
| Opis | Typ |
|---|
| Czujnik temperatury zewnętrznej | AF20 |
| Czujnik temperatury wody kotłowej lub wody w zasobniku c.w.u. | KTF20 |
| Czujnik temperatury wody zasilającej obieg grzewczy (przylgowy) | VF20A |
| Czujnik temperatury wody zasilającej obieg grzewczy (zanurzeniowy, 1/2", 135 mm) | VF20T |
| Czujnik temperatury wody zasilającej obieg grzewczy (zanurzeniowy, 1/2",300 mm) | VF20LN |
| Opis | Typ |
|---|
| Zdalny moduł pomieszczeniowy z czujnikiem temperatury oraz przełącznikiem trybu: nocny, dzienny i automatyczny | SDW10EE |
| Moduł pomieszczeniowy z odczytem cyfrowym, z czujnikiem temperatury, z możliwością dostępu do funkcji regulatora (menu tylko w języku niemieckim) | SDW20N |
| Opis | Typ |
|---|
| Zawór mieszający 3-drogowy (DN20...DN50) V5433..; np.: | V5433A1056 |
| Zawór mieszający 3-drogowy (DN15...DN200) DR..; np.: | DR40GMLA |
| Siłownik do zaworu V5433A, 230VAC, 3-pkt., 7 Nm | M6063L1009 |
| Siłownik do zaworu DR, 230VAC, 3-pkt., 20...40 Nm VMM..; np.: | VMM20 |
