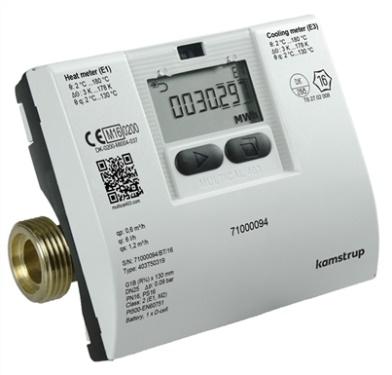

MULTICAL 403
 |
MULTICAL 403 to statyczny, ultradźwiękowy licznik ciepła, chłodu oraz dwufunkcyjny licznik ciepła i chłodu przeznaczony do pomiaru energii w instalacjach ciepła i chłodu, w których czynnikiem jest woda. MULTICAL 403 składa się przelicznika, przetwornika przepływu oraz pary czujników temperatury. Urządzenie zostało stworzone z myślą o pomiarze zużycia energii w mieszkaniach, domach, budynkach wielorodzinnych i małym przemyśle. Licznik jest łatwy w instalacji, jego zakres pomiaru temperatur wynosi od 2 do 180°C, a nominalny zakres przepływu – od qp 0,6 m3/godz. do 15 m3/godz. |
Licznik ciepła MULTICAL® 403, zgodny z PN EN 1434, ze standardowym gniazdem optycznym, w komplecie z czujnikami temp. Pt500 z 1,5 m kablem do montażu bezpośredniego lub w tulejach i 2 tulejami lub nyplem montażowym zasilany z baterii typu D, zintegrowany z ultradźwiękowym przepływomierzem:
Połączenie gwintowane PN16- zestaw zawiera śrubunki
Połączenie kołnierzowe PN25
| 403W-10-236-11-2-00 | Licznik ciepła MC403 qp 0,6 m³/h, 110 mm X G3/4B (R1/2), |
| 403W-30-236-11-2-00 | Licznik ciepła MC403 qp 0,6 m³/h, 110 mm X G1B (R3/4), |
| 403W-40-236-11-2-00 | Licznik ciepła MC403 qp 1,5 m³/h, 110 mm X G3/4B (R1/2), |
| 403W-50-236-11-2-00 | Licznik ciepła MC403 qp 1,5 m³/h, 165 mm X G3/4B (R1/2), |
| 403W-70-236-11-2-00 | Licznik ciepła MC403 qp 1,5 m³/h, 130 mm X G1B (R3/4), |
| 403W-90-236-11-2-00 | Licznik ciepła MC403 qp 1,5 m³/h, 190 mm X G1B (R3/4), |
| 403W-A0-236-32-2-00 | Licznik ciepła MC403 qp 2,5 m³/h, 130 mm X G1B (R¾), |
| 403W-B0-236-32-2-00 | Licznik ciepła MC403 qp 2,5 m³/h, 190 mm X G1B (R¾), |
| 403W-D0-236-32-2-00 | Licznik ciepła MC403 qp 3,5 m³/h, 260 mm X G1¼B (R1), |
| 403W-F0-236-32-2-00 | Licznik ciepła MC403 qp 6,0 m³/h, 260 mm X G1¼B (R1), |
| 403W-G0-236-32-2-00 | Licznik ciepła MC403 qp 6,0 m³/h, 260 mm X DN25, PN 25 |
| 403W-H0-236-32-2-00 | Licznik ciepła MC403 qp 10,0 m³/h, 300 mm X G2B (R1½), |
|
403W-J0-236-32-2-00 |
Licznik ciepła MC403 qp 10,0 m³/h, 300 mm X DN40, PN 25 |
|
403W-K0-236-32-2-00 |
Licznik ciepła MC403 qp 15,0 m³/h, 270 mm X DN50, PN 25 |
Moduły
|
Nr kat. |
Opis |
|
HC-003-10 |
Dane + 2 wejścia impulsowe (A,B) |
|
HC-003-11 |
Dane + 2 wyjścia impulsowe (C,D) |
|
HC-003-20 |
M-Bus konfigurowalny + 2 wejścia impulsowe (A,B) |
|
HC-003-21 |
M-Bus konfigurowalny + 2 wyjścia impulsowe (C,D) |
|
HC-003-32 |
LinkIQ / Wireless M-Bus 868 MHz, konfigurowalny + 2 wejścia impulsowe (A,B) |
|
HC-003-33 |
LinkIQ / Wireless M-Bus 868 MHz, konfigurowalny + 2 wyjścia impulsowe (C,D) |
|
HC-003-40 |
Wyjścia analogowe 2x0/4-20mA* |
|
HC-003-41 |
Wejścia analogowe 2x0…20mA / 0…10V* |
|
HC-003-66 |
BACnet MS/TP (RS-485) + 2 wejścia impulsowe (A,B)* |
|
HC-003-67 |
Modbus RTU (RS-485) + 2 wejścia impulsowe (A,B)* |
|
HC-003-82 |
Modbus/KMP TCP/IP + 2 wejścia impulsowe (A,B)** |
|
HC-993-02 |
Bateria, D-cell |
|
HC-993-03 |
Zasilacz wysokiej mocy SMPS 230VAC |
|
HC-993-04 |
Zasilacz wysokiej mocy SMPS 24VAC/VDC |
|
HC-993-07 |
Zasilacz transformatorowy 230VAC |
|
HC-993-08 |
Zasilacz transformatorowy 24VAC |
Załączniki |
|||
| L.p. | Typ dokumentu (wersja) | Nazwa pliku | Rozmiar |
|---|---|---|---|
| 1. | Instalacja |  MULTICAL 403 - Instrukcja.pdf |
2136 KB |
| 2. | Karta katalogowa | MULTICAL403 - Karta katalogowa.pdf |
4542 KB |
