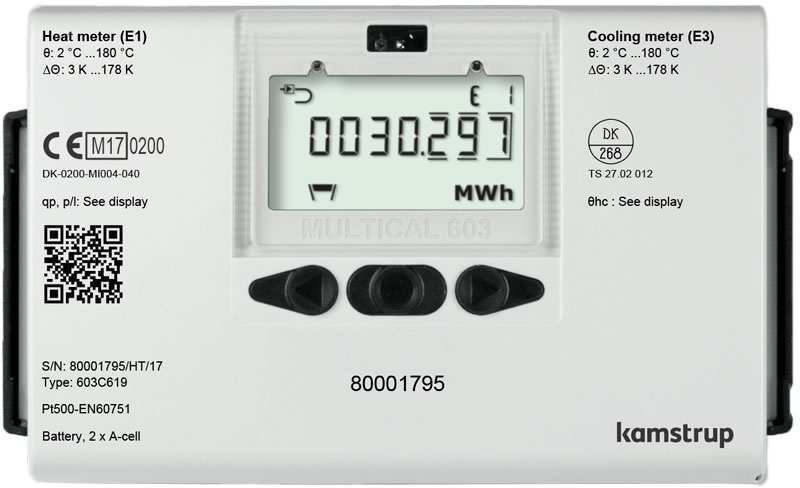

MULTICAL 603
 |
MULTICAL 603 to uniwersalny przelicznik pełniący rolę licznika ciepła, chłodu oraz łączonego licznika ciepła i chłodu wraz z 1 lub 2 przetwornikami przepływu oraz 2 lub 3 czujnikami temperatury. Licznik ten przeznaczony jest do pomiaru energii w praktycznie dowolnej instalacji cieplnej, w której czynnikiem przenoszącym energię jest woda. |
Dane mechaniczne
Klasa środowiskowa Spełnia EN 1434, klasa A i C (klasa MID E1 i E2)
Temperatura otoczenia 5…55°C, instalacja w warunkach nie występowania kondensacji pary wodnej (w pomieszczeniach zamkniętych)
Stopień ochrony Przelicznik: IP65 zgodnie z normą EN/IEC 60529
Temperatura czynnika ULTRAFLOWR 2…130°C
W przypadku temperatury czynnika niższej niż temperatura otoczenia lub wyższej
niż 90°C w przetworniku przepływu zaleca się montaż przelicznika na ścianie.
Czynnik w ULTRAFLOWR Woda (woda grzewcza opisana w CEN TR 16911 i AGFW FW510)
Temperatura przechowywania -25…60°C (suchy przetwornik przepływu)
Przewód sygnałowy o3,5…6 mm
Przewód zasilający o5…8 mm
Materiały
Obudowa przelicznika
– Przednia pokrywa i podstawa Termoplastik, PC 10% GF z TPE (elastomer termoplastyczny)
– Pokrywa legalizacyjna ABS
- Kable - Kabel silikonowy z wewnętrzną izolacją teflonową
Licznik ciepła MULTICAL® 603 typ 603-E (Pt500), ze standardowym optycznym wyjściem danych,
zasilany z baterii typu D high-cap (lub zasilaczem 230VAC lub 24VAC), parą czujników temp. Pt500
i 2 tulejami do czujników w komplecie z ultradźwiękowym przetwornikiem przepływu ULTRAFLOW® 54:
Połączenie gwintowane PN16- zestaw zawiera śrubunki
|
MC603+UF65-5-CAHA-236 |
Licznik ciepła MC603+UF 54 qp 0,6 m³/h, 110 mm X G¾B (R½) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CAHD-236 |
Licznik ciepła MC603+UF 54 qp 0,6 m³/h, 130 mm X G1B (R¾) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CDHA-236 |
Licznik ciepła MC603+UF 54 qp 1,5 m³/h, 110 mm X G¾B (R½) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CDHD-236 |
Licznik ciepła MC603+UF 54 qp 1,5 m³/h, 130 mm X G1B (R¾) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CDHC-236 |
Licznik ciepła MC603+UF 54 qp 1,5 m³/h, 165 mm X G¾B (R½) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CDHE-236 |
Licznik ciepła MC603+UF 54 qp 1,5 m³/h, 165 mm X G1B (R¾) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CDHF-236 |
Licznik ciepła MC603+UF 54 qp 1,5 m³/h, 190 mm X G1B (R¾) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CEHD-236 |
Licznik ciepła MC603+UF 54 qp 2,5 m³/h, 130 mm X G1B (R¾) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CEHF-236 |
Licznik ciepła MC603+UF 54 qp 2,5 m³/h, 190 mm X G1B (R¾) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CGJG-236 |
Licznik ciepła MC603+UF 54 qp 3,5 m³/h, 260 mm X G1¼B (R1) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CHJG-236 |
Licznik ciepła MC603+UF 54 qp 6,0 m³/h, 260 mm X G1¼B (R1) PN16, tuleje do Pt500 65mm |
|
MC603+UF65-5-CJJJ-236 |
Licznik ciepła MC603+UF 54 qp 10,0 m³/h, 300 mm X G2B (R1½) PN16, tuleje do Pt500 90mm |
Połączenie kołnierzowe PN25
| MC603+UF65-5-CDCA-236 | Licznik ciepła MC603+UF 54 qp 1,5 m³/h, 190 mm X DN20 PN25, tuleje do Pt500 65mm |
| MC603+UF65-5-CECA-236 | Licznik ciepła MC603+UF 54 qp 2,5 m³/h, 190 mm X DN20, PN 25, tuleje do Pt500 65mm |
| MC603+UF65-5-CGCB-236 | Licznik ciepła MC603+UF 54 qp 3,5 m³/h, 260 mm X DN25, PN 25, tuleje do Pt500 65mm, stal nierdz. |
| MC603+UF65-5-CHCB-236 | Licznik ciepła MC603+UF 54 qp 6,0 m³/h, 260 mm X DN25, PN 25, tuleje do Pt500 65mm, stal nierdz. |
| MC603+UF65-5-CHCC-236 | Licznik ciepła MC603+UF 54 qp 6,0 m³/h, 260 mm X DN32, PN 25, tuleje do Pt500 65mm, stal nierdz. |
| MC603+UF65-5-CJCD-236 | Licznik ciepła MC603+UF 54 qp 10,0 m³/h, 300 mm X DN40, PN 25, tuleje do Pt500 90mm, stal nierdz. |
| MC603+UF65-5-CKCE-236 | Licznik ciepła MC603+UF 54 qp 15,0 m³/h, 270 mm X DN50, PN 25, tuleje do Pt500 90mm, stal nierdz. |
| MC603+UF65-5-CLCG-236 | Licznik ciepła MC603+UF 54 qp 25,0 m³/h, 300 mm X DN65, PN 25, tuleje do Pt500 90mm, stal nierdz. |
| MC603+UF65-5-CMCH-236 | Licznik ciepła MC603+UF 54 qp 40,0 m³/h, 300 mm X DN80, PN 25, tuleje do Pt500 90mm, stal nierdz. |
| MC603+UF65-5-FACL-236 | Licznik ciepła MC603+UF 54 qp 60,0 m³/h, 360 mm X DN100, PN 25, tuleje do Pt500 90mm, stal nierdz. |
| MC603+UF65-5-FBCL-236 | Licznik ciepła MC603+UF 54 qp 100,0 m³/h, 360 mm X DN100, PN 25, tuleje do Pt500 90mm, stal nierdz. |
Moduły
|
HC-003-10 |
Dane + 2 wejścia impulsowe (VA, VB) |
|
HC-003-11 |
Dane + 2 wyjścia impulsowe (CE, CV) |
|
HC-003-20 |
M-Bus konfigurowalny + 2 wejścia impulsowe (A, B) |
|
HC-003-21 |
M-Bus konfigurowalny + 2 wyjścia impulsowe (C, D) |
|
HC-003-22 |
M-Bus konfigurowalny + sterowanie przekaźnikiem |
|
HC-003-30 |
Wireless M-Bus, konfigurowalny, 868MHz, szyfrowany, antena wewn. i do zewn., + 2 wejście impulsowe (A, B) |
|
HC-003-40 |
Wyjścia analogowe 0/4... 20 mA* |
|
HC-003-66 |
BACnet MS/TP (RS-485) + 2 wejści impulsowe (A, B)* |
|
HC-003-67 |
Modbus RTU (RS-485) + 2 pulse inputs (A, B) * |
Załączniki |
|||
| L.p. | Typ dokumentu (wersja) | Nazwa pliku | Rozmiar |
|---|---|---|---|
| 1. | Instalacja |  MULTICAL 603 - Instrukcja.pdf |
3168 KB |
| 2. | Karta katalogowa | MULTICAL603 - Karta katalogowa.pdf |
3580 KB |
