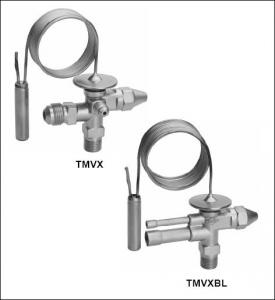

TMV ( MV,TMVX,TMVBL,TMVXBL)

TMV ( MV,TMVX,TMVBL,TMVXBL)
TMV ( MV,TMVX,TMVBL,TMVXBL)
Termostatyczne zawory rozprężne serii TMV używane w chłodnictwie ogólnym do produkcji seryjnej urządzeń. Znajdują zastosowanie w urządzeniach z jednym lub kilkoma obiegami chłodniczymi, jak zamrażarki, maszyny do produkcji lodu i lodów, schładzacze mleka, schładzacze cieczy, chłodnie samochodowe, komory chłodnicze i systemy klimatyzacyjne.

TMV-Termostatyczne zawory rozprężne

Z wymiennymi dyszami.

Opis:
· TMV/TMVBL: z wewnętrznym wyrównaniem ciśnienia, dla pojedynczego wtrysku ciekłego czynnika do parownika w instalacjach z jednym lub kilkoma obiegami chłodniczymi.
· TMVX/TMVXBL: z zewnętrznym wyrównaniem ciśnienia dla zapewnienia optymalnego odparowania we wszystkich instalacjach. Wymagany w przypadku wielopunktowego wtrysku z użyciem rozdzielacza cieczy.
· Napełnienie kombi-adsorpcyjne czujnika.
- Możliwość użycia jednego zaworu dla kilku rodzajów czynnika chłodniczego (tabela na str.2).
- Napełnienie czujnika zapewnia szybką reakcję, dzięki czemu możliwa jest praca z ustawioną minimalną wartością przegrzewu.
- Napełnienie czujnika nie jest wrażliwe na temperaturę kapilary i elementu termostatycznego.
- Charakterystyka tłumiąca powoduje stabilną pracę zaworu
· Odpowiedni dla układów wykorzystujących odszranianie gorącym gazem
· Regulowana wartość przegrzewu
· Przyłącza skręcane: TMV, TMVX
· Przyłącza skręcane/lutowane: TMVBL, TMVXBL
· Wyjątkowa trwałość dzięki wykonaniu głowicy i przepony zaworu ze stali nierdzewnej oraz połączeniu tych elementów za pomocą spawania w gazie ochronnym
· Zespół wymiennych dysz
· Czynniki: R134a, R401A, R12, R22, R407C, R407A; R404A, R507, R402A, R407B, R502

Zastosowanie:

Termostatyczne zawory rozprężne serii TMV używane w chłodnictwie ogólnym do produkcji seryjnej urządzeń. Znajdują zastosowanie w urządzeniach z jednym lub kilkoma obiegami chłodniczymi, jak zamrażarki, maszyny do produkcji lodu i lodów, schładzacze mleka, schładzacze cieczy, chłodnie samochodowe, komory chłodnicze i systemy klimatyzacyjne.

Materiał:
Korpus: Mosiądz
El. termostatyczny: Stal nierdzewna
Przyłącza:
lutowane: miedź
skręcane: mosiądz

Montaż
· Zawory mogą być montowane w dowolnym położeniu.
· Przewód zewnętrznego wyrównania ciśnienia powinien mieć średnicę 6 mm lub 1/4”, powinien być zamontowany zgodnie z kierunkiem przepływu czynnika chłodniczego. Zaleca się poprowadzenie przewodu łukiem, aby zapobiec dostania się oleju do linii wyrównania ciśnienia.
· Zalecane zamontowanie czujnika w górnym, przednim odcinku poziomej linii ssącej, natomiast nigdy nie należy montować czujnika za zaworem zamykającym. Dla wszystkich zaworów termostatycznych zaleca się zaizolowanie czujnika, aby zapobiec oddziaływaniu temperatury otoczenia.
· Nie wolno wyginać ani zgniatać czujnika przy zakładaniu klipsa czujnika podczas montażu!
· Podczas lutowania zaworu nie dopuścić, aby temperatura zaworu przekroczyła 100 °C.
· Podczas przykręcania nakrętek przy przyłączach gwintowanych należy uchwycić kluczem płaskie elementy korpusu zaworu.
· Przeróbki konstrukcji zaworu są zabronione.

Załączniki
L.p. Typ dokumentu (wersja) Nazwa pliku Rozmiar
1. TMV KK PDF TMV KK.pdf 452 KB
