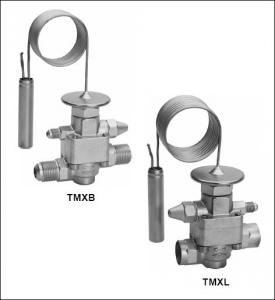

TMX (TMXB,TMXL)

TMX (TMXB,TMXL)
TMX (TMXB,TMXL)
Termostatyczne zawory rozprężne serii TMX są używane w chłodnictwie ogólnym oraz do produkcji seryjnych urządzeń. Znajdują zastosowanie w instalacjach z jednym lub kilkoma obiegami chłodniczymi jak zamrażarki, instalacje głęboko mrożące, urządzenia do schładzania mleka, schładzacze cieczy, urządzenia klimatyzacyjne, chłodnie oraz pompy ciepła. Można stosować w układach dla pojedynczego I wielopunktowego wtrysku, przy małych I dużych oporach, dla wszystkich rodzajów rozdzielaczy cieczy.

TMX -Termostatyczne zawory rozprężne

Z wymiennymi dyszami i zrównoważonym portem

Opis
· TMXL: TMX oraz korpus zaworu (baza przyłączeniowa) z przyłączami lutowanymi, konstrukcja przelotowa lub kątowa
·
TMXB: TMX oraz korpus zaworu (baza przyłączeniowa) z przyłączami skręcanymi, konstrukcja przelotowa
· Gazowe napełnienie czujnika termostatycznego (tłumiące) oraz funkcja ograniczenia ciśnienia MOP
· Cieczowe napełnienie czujnika
· Regulowana wartość przegrzewu
· Przyłącza lutowane lub skręcane
· Zewnętrzne wyrównanie ciśnienia jest zintegrowane z korpusem zaworu
· Wyjątkowa trwałość dzięki wykonaniu głowicy I przepony zaworu ze stali nierdzewnej oraz połączeniu tych elementów za pomocą spawania
· Konstrukcja ze zrównoważonym portem
· Zespół wymiennych dyszy
· Czynniki chł.: R22, R23, R124, R134a, R227, R401A, R404A, R407C, R410A, R507, R508B, ISC89

Zawory dla innych czynników i z funkcją MOP na zamówienie.

Zastosowanie

Termostatyczne zawory rozprężne serii TMX są używane w chłodnictwie ogólnym oraz do produkcji seryjnych urządzeń.

Znajdują zastosowanie w instalacjach z jednym lub kilkoma obiegami chłodniczymi jak zamraŜarki, instalacje głęboko mrożące, urządzenia do schładzania mleka, schładzacze cieczy, urządzenia klimatyzacyjne, chłodnie oraz pompy ciepła. MoŜna stosować w układach dla pojedynczego I wielopunktowego wtrysku, przy małych I dużych oporach, dla wszystkich rodzajów rozdzielaczy cieczy.

Materiał
Korpus: Mosiądz
El. termostatyczny: Stal nierdzewna
Przyłącza w bazie: Miedź

Montaż
· Zawory mogą być montowane w dowolnym położeniu.
· Przewód zewnętrznego wyrównania ciśnienia powinien mieć średnicę 6 mm lub 1/4”, powinien być zamontowany zgodnie z kierunkiem przepływu czynnika. Zaleca się poprowadzenie przewodu łukiem, aby zapobiec dostania się oleju do linii wyrównania ciśnienia.
· Zalecane zamontowanie czujnika w górnym, przednim odcinku poziomej linii ssącej, natomiast nigdy nie należy montować czujnika za zaworem zamykającym. Dla wszystkich zaworów termostatycznych zaleca się zaizolowanie czujnika, aby zapobiec oddziaływaniu temperatury otoczenia.
· Nie wolno wyginać ani zgniatać czujnika przy zaciskaniu klipsa czujnika podczas montażu!
· Podczas lutowania nie należy studzić wodą połączeń bazy zaworu, bo może to spowodować pęknięcia lub odkształcić powierzchnie uszczelniające.
· Śruby mocujące element termostatyczny do bazy przyłączeniowej zaworu muszą być dokręcane kolejno po przekątnej (moment obrotowy 20Nm)
· Przeróbki konstrukcji zaworu są zabronione.

Załączniki
L.p. Typ dokumentu (wersja) Nazwa pliku Rozmiar
1. TMX KK PDF TMX KK.pdf 720 KB
