XF...B - Zawór liniowy 3-drogowy kołnierzowy, PN16

XF...B - Zawór liniowy 3-drogowy kołnierzowy, PN16
 Zawory liniowe 3-drogowe kołnierzowe serii XF są stosowane do regulacji ciągłej wody gorącej, pary lub wody chłodzącej w instalacjach grzewczych, wentylacji i klimatyzacji. Zawory mogą współpracować z siłownikami liniowymi typ ML64... oraz ML742...
Właściwości
  • Korpus z żeliwa z przyłączami kołnierzowymi
  • Niski stopień nieszczelności gniazda
  • Gniazdo metal-metal zapewnia długą żywotność
  • Zawór samouszczelniający
  • Dokładne pozycjonowanie zapewniające najwyższy poziom regulacji temperatury
  • Łatwy montaż siłownika na zaworze
  • Stały przepływ całkowity w zakresie pełnego ruchu trzpienia
Typ zaworu 3-dr, kołnierzowy
Medium woda lub mieszanka glikolowo wodna zgodna z VDI2035
Materiały korpus staliwo , trzpień ze stali nierdzewnej,
Działanie Trzpień do góry zamyka A-AB
Temp. medium / Ciśnienie robocze

- DN15 - DN80: 2...120 °C: maks. 1600 kPa
  120...150 °C: maks. 1440 kPa
  150...170 °C: maks. 1370 kPa

- DN100 - DN150: 2...120 °C: maks. 1600 kPa
  120...150 °C: maks. 1440 kPa
  150...200 °C: maks. 1280 kPa
 200...220 °C: maks. 1200 kPa
Ciśnienie statyczne PN16
Skok - 20 mm (DN15 do DN 80)
- 38 mm (DN100 do DN150)

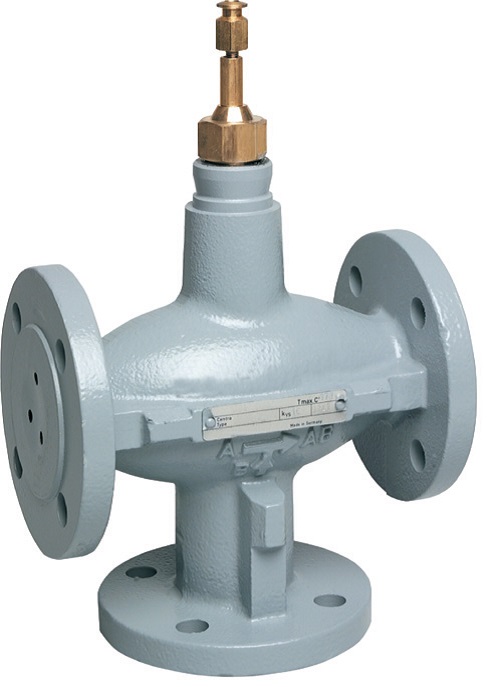

DN15 – DN80
DN15 – DN80

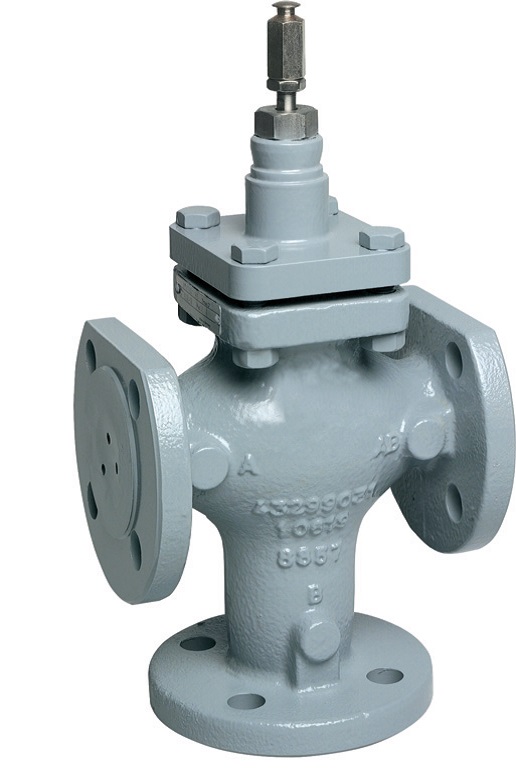

DN100 – DN150
DN100 – DN150
DN Kvs Przyłącze Skok Ciśn. statyczne Uwaga : Typ
15 2,5 Kołnierzowe 20 PN16 XF15B2.5
15 4 20 PN16 XF15B4.0
20 6,3 20 PN16 XF20B6.3
25 10 20 PN16 XF25B10
32 16 20 PN16 XF32B16
40 25 20 PN16 XF40B25
50 40 20 PN16 XF50B40
65 63 20 PN16 XF65B63
80 100 20 PN16 XF80B100
100 160 38 PN16 XF100B160
100 160 38 PN16 dzielący XF100B160RA
125 250 38 PN16 XF125B250
125 250 38 PN16 dzielący XF125B250RA
150 360 38 PN16 XF150B360
150 360 38 PN16 dzielący XF150B360RA
Załączniki
L.p. Typ dokumentu (wersja) Nazwa pliku Rozmiar
1. Karta katalogowa PDF XF-B -k-pl01r0322.pdf 1410 KB
