SDC7-21 - Sterowanie węzłem cieplnym z 1 ob. bezpośrednim c.o., c.w.u.

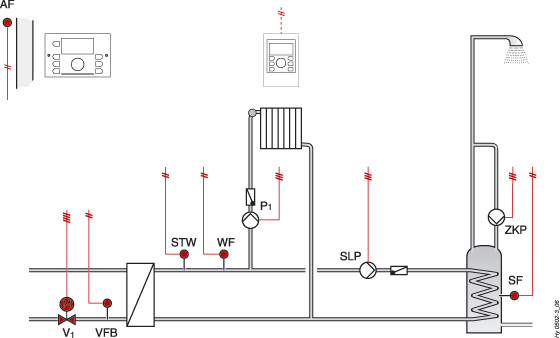

appl-smile-0502ge51
Funkcje
Podstawowe funkcje zakodowane w niezmienialnym programie wewnętrznym regulatora
Wszystkie parametry są fabrycznie zdefiniowane jako podstawowe ustawienia dla określonej aplikacji. W razie potrzeby możliwa jest zmiana fabrycznych ustawień
Wszystkie wyjścia przekaźnikowe mogą być testowane ręcznie
Zakres regulacji
Sterowanie temperaturą zasilania w obiegu grzewczym poprzez zawór regulacyjny sieciowy na powrocie
Zmienne lub stałe maksymalne ograniczenie temperatury sieciowej wody powrotnej
Ograniczenie minimalnego skoku zaworu regulacyjnego w celu dokładnego pomiaru przepływów pełzających
Zabezpieczenie przed odkładaniem się kamienia w wymienniku
Stałe maksymalne ograniczenie temperatury sieciowej wody powrotnej przy ładowaniu zasobnika c.w.u.
Obieg grzewczy
Programy czasowe dzienne, tygodniowe i okresowe dla obiegu grzewczego
Ograniczenie temperatury maks./min. wody zasilającej w obiegu
Funkcja zabezpieczenia przed zamarzaniem
Optymalizacja fazy podgrzewania i obniżenia nocnego
Załączanie pompy według zapotrzebowania
Wymuszony tryb pracy pompy
Sterowanie obiegiem c.w.u.
Programy dzienne i tygodniowe dla napełniania zasobnika i pompy cyrkulacyjnej
Program dezynfekcji przeciwko bakteriom Legionelli
Różne tryby priorytetu ciepłej wody użytkowej: bezwzględny, warunkowy i równoległy
Rozbudowa systemu
Możliwość połączenia w system do 5 regulatorów SDC, z zastosowaniem jednego czujnika temperatury zewnętrznej
Komunikacja
Informacje przesyłane są po magistrali bus
Maksymalna odległość do 100 m
Pomiędzy regulatorami SDC informacje przesyłane są po magistrali bus
Sygnalizacja alarmów
Regulator powiadamia na wyświetlaczu o występującym błędzie np. zbyt długi czas osiągania temperatury, zwarciu lub przerwaniu przewodu czujnika.
Zastosowanie regulatora Smile SDC
Typ
_Hy0502
Regulator
OpisTyp
Regulator z naścienną podstawą montażowąSDC7-21N
Czujniki
OpisTyp
Czujnik temperatury zewnętrznejAF20-B54
Czujnik temperatury wody zasilającej VF (przylgowy) WF, VFB (2)SF20-B54
Czujnik temperatury c.w.u (bez pochwy) SFKTF20-65-2M
Zalecany
OpisTyp
Zdalny moduł pomieszczeniowy z nastawnikiem i czujnikiemSDW10EE
Czujnik temperatury wody powrotnej (przylgowy) RLFSF20-B54
Elementy opcjonalne i zamienne
OpisTyp
Zanurzeniowy czujnik temperatury (zamiast SF20-B54)VF20-1B54
Czujnik temperatury cwu w tulei stalowej NIRO (zamiast KTF20-65-2M)VF20-3B54S
Moduł pomieszczeniowy z wyświetlaczem, wbudowany czujnik temperatury, możliwości zmiany programu czasowego dla obiegu grzewczego, odczyt parametrów systemu (zamiast SDW10)SDW30N
Podstawa montażowa do zabudowy w szafieSCS-12
Podstawa montażowa do zabudowy naściennejSWS-12
Zabezpieczenie STB
OpisTyp
Termostat bezpieczeństwa, zanurzeniowy, zakres 60...1300C, reset ręcznySTB1
